本產品為多功能數據在線監測采集設備，主要采集電流、電壓、假接地和接地不良狀態、環境溫濕度、煙霧傳感器等等；配置標準的RS485接口數據通訊，支持有線和無線通訊方式；即可組網使用，也可獨立使用，可以提供自定義編程接口，以便客戶對接其它私有協議。
產品概述：
本產品為多功能數據在線監測采集設備，主要采集電流、電壓、假接地和接地不良狀態、環境溫濕度、煙霧傳感器等等；配置標準的RS485接口數據通訊，支持有線和無線通訊方式；即可組網使用，也可獨立使用，可以提供自定義編程接口，以便客戶對接其它私有協議。
應用領域：
■電力設備監控系統 ■鐵路配電監控 ■石油、化工、冶金行業 ■新能源 ■工業通訊領域 ■環保水利 ■煤礦、食品行業 ■機場碼頭
產品描述：
技術參數：
工作電壓：DC 9~24 V 產品功耗：1 W
通訊方式：RS485/RJ45 通訊協議：標準MODBUS/MQTT協議
SPD 動作計數：1 路 計數范圍：0~9999 次
計數門限：1 KA（出廠默認） 漏流采集：1 路
漏電流范圍：0.05~2mA 漏電精度：±10uA
溫度采集：2路 溫度采范圍：-20~105 ℃
溫度精度： ±0.5℃ 開關量采集：3路（遙信、空開、接地）
報警指示：紅色LED常亮
IP防護等級：IP20 外殼材料：ABS阻燃絕緣材料
工作溫度：-20~70 ℃ 環境濕度：＜95%
產品重量：180 g 外形尺寸：115*66.8*32.8 mm（長寬高）
傳輸距離：無線（2500 m可視距離） 安裝方式：35 mm導軌
功能特點：
1.報警閥值可自定義、自動監測計算。
2.多路電流、電壓、溫濕度采集。
3.傳感器外置，抗干擾能力強，導軌式設計，安裝簡便。
4.支持有線和無線傳輸。
5.現場報警功能，即便不聯網，也可以輕松實現現場管理。
6.遠程報警功能，通過云服務器，可遠程監控任意一個采集終端的數據，獲取實時報警信息。
7.遠程在線升級；遠程調試。
8.插拔式端子接線。
產品安裝：
1.安裝方式：35mmDIN標準導軌安裝，符合DIN EN60715標準。
2.在配電箱內選擇合適位置固定DIN導軌，將監測模塊卡入導軌上固定。

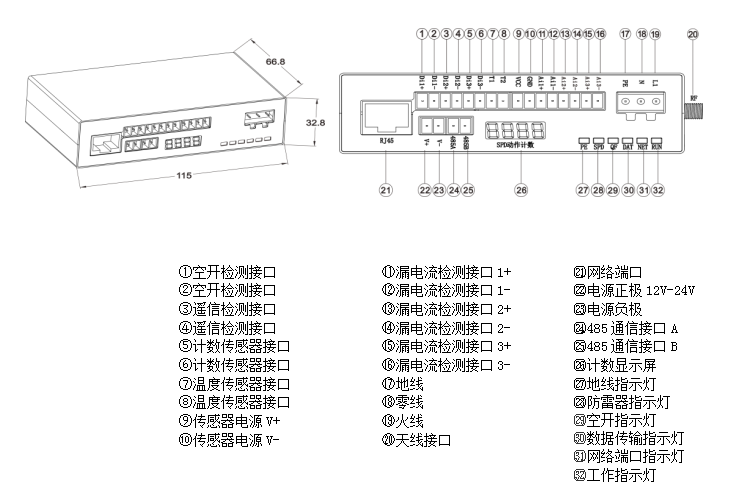

3.監測模塊接線端口⑤、⑥接SPD動作計數傳感器，⑨、⑩為溫度傳感器供電正負極，?、?為泄流電流傳感器信號線接口，⑦、⑧4.為溫度傳感器信號線接口；①、②和③、④均為輔助干接點方式，不分極性,其中一端接公共端，另一端接常閉端。
5.接線按照顏色接電源線和通訊線，不可接錯。
6.電源進出線、地線規格均應符合規范要求，且連線應短而粗，并確保接地電阻小于4歐姆。
注意事項：
1.此產品只能由專業電氣人員接線和安裝。
2.國家標準及安全滿足（見IEC60364-5-523）。
3.產品安裝前必須檢查外觀，如果檢查到損壞或錯誤則不能安裝。
4.只允許在安裝說明范圍內使用。如果超過規定的范圍使用，可能損壞產品及所連接的設備。
5.拆開或改動產品，保修無效。
