5G基站智能配電單元能提供運營商差異化服務，提供分時間段備電服務，提高電池備電利用率，節省電池投入成本。 該產品由管理單元（MCU）、采集單元、配電單元及信號端子、結構件等組成，最大提供兩個用戶的備電服務。
5G基站智能配電單元能提供運營商差異化服務，提供分時間段備電服務，提高電池備電利用率，節省電池投入成本。
該產品由管理單元（MCU）、采集單元、配電單元及信號端子、結構件等組成，最大提供兩個用戶的備電服務。
特點
★能為共享基站運營商、鐵塔5G提供差異化服務，實現用戶負載分戶管理；
★能在夜間時段選擇性地關閉負載，降低設備能耗，達到節能降耗目的；
★能提供差異化發電服務保障，市電停電后負載設備實現延時下電；
★能對運營商負荷直流耗電量進行分路計量，為電量分?jǐn)偺峁┛煽恳罁?jù)；
★能通過平臺遠程控制各運營商負載供電的開啟與關斷；
★能通過FSU對負載下電時間等參數進行遠程設置。
1.1 功能
★狀態監測：支持對各用戶的電壓、電流、供電狀態和功耗等信息監測。
★告警管理：支持過壓、欠壓、過流、斷電等異常告警。
★信息上報：提供南北向 RS485 接口，通過 RS485 接口上傳告警和狀態數據。
★備電功能：提供各用戶獨立備電服務，根據所設備電時間進行每天備電。
★免責功能：提供各用戶免責備電服務，根據免責時間段進行條件下電。
★定時下電：在夜間時段選擇性關閉負載，降低設備能耗，達到節能降耗目的。
★遠程控制：支持通過FSU遠程控制控制負載供電的關斷與開啟。

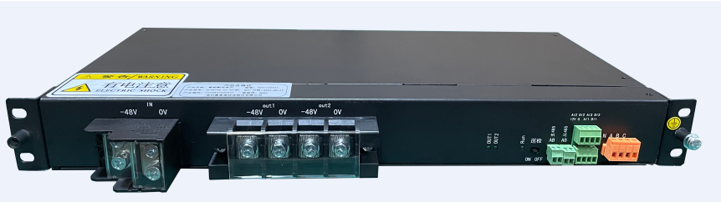

1.2 外觀

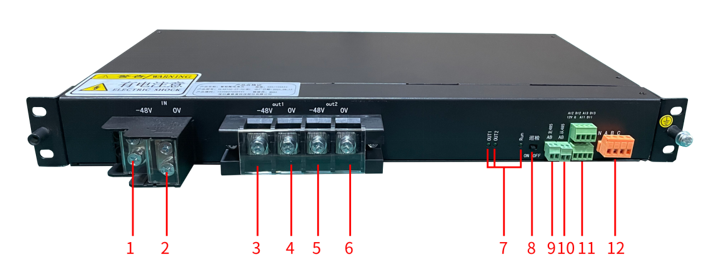

1.3 面板與接口
面板接口定義
序號 | 絲印 | 名稱 | 描述 |
1 | IN PUT - | 輸入接線端子負極 | 負極-48V輸入接線端子 |
2 | IN PUT + | 輸入接線端子正極 | 正極0V輸入接線端子 |
3/4 | 用戶1 | 用戶1輸出 | 1個100A輸出-48V/OV； |
5/6 | 用戶2 | 用戶2輸出 | 1個100A輸出-48V/OV； |
7 | 指示燈 | 指示燈 | 輸出指示燈；系統運行燈 |
8 | 巡檢開關 | 巡檢開關 | 向左側撥位為系統運行狀態； 向右側撥位為巡檢狀態 |
9 | RS485 | 485通信網絡接口 | 北側485通訊接口，與FSU連接通訊 |
10 | RS485 | 485通信網絡接口 | 南側485通訊接口 |
11 | AI DI接口 | AI DI接口 | 最多支持3種AI、DI輸入 |
12 | N A B C | 市電檢測端口 | 判斷市電是否斷電 |
13 |
| 保護接地 | M6 螺絲 |
1、智能備電
在自動模式下（系統參數-運行模式-自動/手動），市電停電后，對不購買發電服務的運營商設備，可根據其簽約電池備電時長（標準為3小時）延時切斷負載供電。此功能可有效避免無效發電，減少運營商發電費爭議。
2、免責時段下電
在自動模式下（系統參數-運行模式-自動/手動），市電停電后，對夜間免責時段（如：0:00-6:00）不需要備電保障的運營商設備，可根據約定在免責時段內切斷負載供電。此功能可有效延長電池白天備電時長，提高發電及時率。
3、定時下電
在自動模式下（系統參數-運行模式-自動/手動），針對部分低話務量站點，運營商提出在話務量較低的特定時段即使市電未停電也要關閉負載（如22:00-8:00），此功能可直接降低運營商電費支出。
4、分路計量
在自動模式下（系統參數-運行模式-自動/手動），計量接入5G基站智能配電單元的不同運營商設備的直流耗電量，且無需在負載變化時對供電線路進行調整。此功能可替代現有分路計量，實現共享站運營商電量自動分?jǐn)偂?nbsp;
5、遠程控制負載下電
在手動動模式下（參數設置-系統參數-運行模式-自動/手動，遠程可設），通過遠程開關可實現負載下電（參數設置-運營商-遙控開關-開/關，遠程可設），節省人工上站成本。
